Какой должна быть высота выключателя от пола по евростандарту?

Содержание:

Как сшить ичиги

Сетевой или аккумуляторный

Высота розеток по «евростандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

  • Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
  • Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
  • Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

  • Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
  • Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Евростандарт: мифы и реальность

Во многих тематических статьях или на форумах можно встретить термин “евростандарт”. Это не совсем корректное понятие, так как в разных европейских странах действует своя нормативная база в части размещения розеток и выключателей.

Общепринятая высота розеток по евростандарту достигает 30-40 см от линии пола. Выключатели вынесены на высоту 0,8-1 м. Если подумать, то в таком расположении можно найти свои преимущества – отсутствуют висящие по стенам шнуры и кабели, проводка менее заметна. А невысокое размещение выключателей позволяет не приподнимать руки для включения и выключения света.

Учитывайте, что габарит евророзетки и расстояние между отверстиями под штыри больше, чем у отечественных аналогов. Импортные изделия рассчитаны на ток до 16 А, а наши – до 10 А. Поэтому совместно с евророзетками можно использовать более мощные электроприборы.

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы

Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов

Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

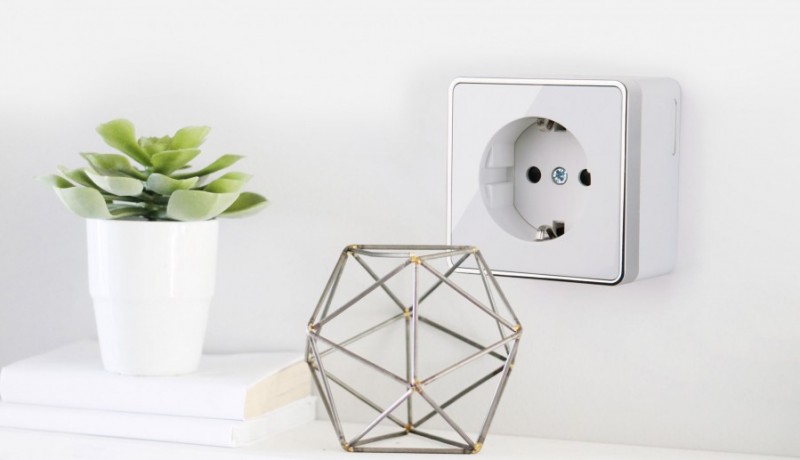

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота  монтажа:

  1. Достаточно лишь определить место размещения розетки.
  2. Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще  монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Разновидности патронов

Ящик для инструментов своими руками — схемы, чертежи, фото

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

  1. Островная планировка, когда диван стоит по центру комнаты.

  2. Мебель стоит на достаточном удалении от стен.

  3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти интерьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

  • в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

  • в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

  • максимально приблизить телевизор к стене;

  • избежать помех при монтаже кронштейна;

  • без труда подключить к ТВ любые кабели.

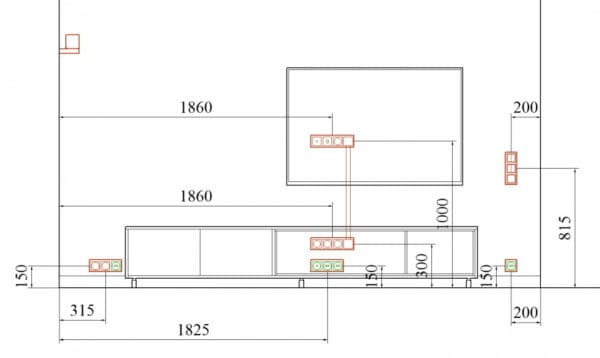

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

  • составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

  • мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

На каком расстоянии устанавливают в комнате

Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.

Евростандарт установки

Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:

  • выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
  • монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).

При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.

Советские стандарты

Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:

  • вилку можно вставить в электроразъем, не нагибаясь;
  • маленькие дети не достают до разъема, поскольку он установлен на высоте;
  • такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).

Минимальная высота от пола

Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов. В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.

На какой высоте устанавливаются штепсельные розетки

В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.

Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.

Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:

  • розетки размещают не ближе полуметра к газопроводу;
  • на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.

Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.

Грамотное расположение выключателей подразумевает установку на стене на расстоянии до одного метра со стороны, где расположена дверная ручка или под потолочной зоной со шнуром.

После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.

Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.

Размещение электроустановок связано с разновидностью помещения:

  • в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
  • в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.

Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.

Где устанавливать розетки в квартире

Вот небольшой перечень мест, где устанавливать розетки в квартире просто необходимо. Также необходимо соизмерять, сколько розеток должно быть в группе и может одновременно использоваться.

Во всем нужна мера и помните, что каждая дополнительно поставленная розетка обойдется вам денег. Особенно очень сильно ударит по карману если выбрать дорогие механизмы таких производителей как: Gira, ABB, Legrand, Siemens…

Где устанавливать розетки на кухне?

Кухня является самым энергонасыщенным местом в квартире. Розеток, которые находятся на «стандартной» высоте от пола 300 мм немного. Первое место, где необходимо установить розетку на кухне — при входе слева или справа. Эта розетка необходима для включения пылесоса. Если дверь открывается внутрь кухни, то необходимо учесть её ширину, чтобы при открытии она не закрывала розетку.

Далее на кухне необходимо произвести разметку розеток под бытовые приборы.

Самым мощным энергопотребителем является варочная поверхность под нее по центру выводим только кабель и оставляем. Розетку ставить нет необходимости. Она очень сильно выступает и от нее мало толку. К тому же большинство варочных поверхностей идут без вилки и кабель заводится напрямую. Кабель требуется 3*6 мм2 для однофазного ввода и 5*2,5 если у вас трехфазный ввод.

Розетку для холодильника, устанавливаем за холодильником по центру на высоте 100 мм от пола. В этом месте обычно у всех холодильников располагается компрессор, а не радиатор.

Розетку для духового шкафа устанавливаем по центру на высоте 100 мм при стандартной компоновке кухни.

Розетку для посудомоечной машинки необходимо устанавливать под мойкой на высоте 300 мм от пола. И лучше всего двойную. Под мойкой возможно вы подключите еще измельчитель для отходов или фильтр с насосом, повышающим давление. А может небольшой водонагреватель.

Розетку под вытяжку устанавливаем на высоте 2100 мм по центру плиты и отступая от него на 40 мм влево или вправо. Такое расположение позволит нам не попасть на воздуховод.

Для подключения остальных бытовых приборов розетки располагаем над столешницей, высота 1100 мм

Где устанавливать розетки в спальне?

В спальне устанавливаем розетки по обе стороны от кровати на высоте 700 мм. При таком расположении они будут над тумбочками. Эти розетки нужны для зарядки телефона и для подключения торшеров.

Также розетку следует установить при входе отступив на ширину двери если она открывается внутрь для пылесоса.

Розетки для телевизора устанавливаем на высоте 1200-1400 мм напротив кровати по центру от её оси. Для телевизора желательно устанавливать розетку 220 В, ТВ и IP.

Также не забываем установить розетки, где будет рабочий стол. Лучшее место будет справа от окна. Количество розеток здесь может достигать пяти под столом одна IP и 3-4 220 В. Хотя бы две над столом — для подключения ноутбука, телефона.

Где устанавливать розетки в ванной?

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Есть требование ГОСТ, которое регламентирует, что розетки должны устанавливаться не ближе 600 мм от крана. Также их не следует располагать над ванной.

Девушки, предпочитающие ирисы и гладиолусы

Правила установки выключателей

  1. Определиться с расстановкой мебели и электроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

Нанести все розетки (в т.ч. ТВ, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

  • Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.
  • Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше делать на одной высоте — 30 см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.
  • Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100 см, в зависимости от вашего роста (определить опытным путем).
Расположение переключателей зависит от типа помещения, так например:

  • в длинном коридоре или на лестнице, удобнее установить в начале и в конце;
  • в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100 см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30 см, а выключатели 90 см от уровня пола, это наиболее удобный вариант высоты установки.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

  • удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
  • безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
  • длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.
